110x110mm 2300w 1500rpm 15Nm 220VAC servo motor
Broj modela: 110SV11152-2300B
Veličina okvira: 110X110mm
Stupanj zaštite: IP54 (prilagodljiv)
Nazivna snaga: 2300W
Nazivni napon: 220V
Nazivna struja: 11A
Nazivni obrtni moment: 15 Nm
Nazivna brzina: 1500rpm
- Brza dostava
- Osiguranje kvalitete
Prilagodba dostupna
Uvod u proizvod

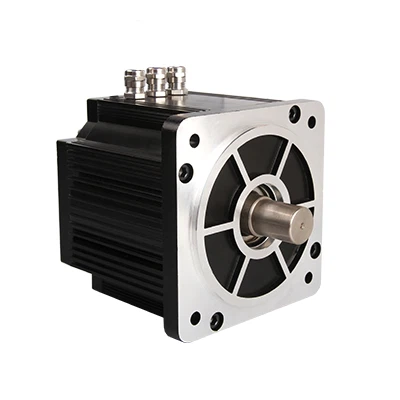

Ovaj servo motor s enkoderom izgrađen je unutar okvira 110X110 mm, pružajući pouzdanu strukturu za aplikacije s visokim momentom. S prilagodljivim stupnjem zaštite IP54, ovaj servo motor osigurava otpornost na čimbenike okoline, što ga čini prikladnim za upotrebu u zahtjevnim industrijskim uvjetima. S nazivnom snagom od 2300 W, može isporučiti značajnu snagu kako bi zadovoljio zahtjeve zahtjevnih aplikacija. Radeći pri nazivnom naponu od 220 V i nazivnoj struji od 11 A, ovaj servo motor visokog zakretnog momenta projektiran je da pruži nazivni zakretni moment od 15 Nm i nazivnu brzinu od 1500 o/min, što ga čini posebno prikladnim za primjene koje zahtijevaju značajnu rotacijsku silu i brzo kretanje kontrolirati.
Tehničke specifikacije
|
Model |
Jedinica |
110SV11152-2300B |
||
|
Nazivna snaga PN |
W |
2300 |
||
|
Nazivni zakretni moment TN |
N.m |
15 |
||
|
Nazivni napon uN |
VAC |
220 |
||
|
Nazivna struja lN |
A |
11 |
||
|
Nazivna brzina nN |
broj okretaja u minuti |
1500 |
||
|
Maks. zakretni moment TMAKS |
N·m |
33 |
||
|
Maks. Struja lMAKS |
A |
33 |
||
|
Maks. Brzina nMAKS |
broj okretaja u minuti |
3000 |
||
|
Otpor linije RL |
Ω |
0.6 |
||
|
Linijski induktivitet LL |
Mh |
9.9 |
||
|
Inercija rotora JM |
kg.m2 |
33.6*10-4 |
||
|
Povratak EMP Konstanta Ke |
V/krpm |
82 |
||
|
Električna vremenska konstanta Te |
Ms |
16.5 |
||
|
Duljina |
Mm |
207.4 |
||
|
Težina |
KG |
12.1 |
||
|
Klasa izolacije |
F (155 stupnjeva) |
|||
|
lP stupanj |
IP54 (može se prilagoditi prema zahtjevima kupaca) |
|||
|
Radna temperatura |
stupanj |
-20 ~ 40 stupnjeva |
||
|
Radno okruženje |
Temperatura okoline:-20-40 stupnjeva; Vlažnost okoliša: |
|||
Mehanička dimenzija
Mjere opreza za montažu i spajanje servo motora
1. Isključivanje: Provjerite je li napajanje potpuno isključeno prije montiranja i spajanja servo motora kako biste izbjegli strujni udar ili druge opasnosti povezane s napajanjem.
2. Mehanička sigurnost: Osigurajte da je servo motor ispravno pričvršćen na sigurnom mjestu i slijedite relevantne specifikacije mehaničke instalacije. Provjerite zategnutost pričvrsnih elemenata i uvjerite se da nema labavih ili odvojenih dijelova.
3. Ispravno ožičenje: Osigurajte ispravno spajanje vodova napajanja i upravljačkog signala kako biste izbjegli kratke spojeve, požare ili druge električne opasnosti. Koristite ispravne kabele i priključke kako biste osigurali dobre električne veze i izolaciju.
4. Uzemljenje: Kako biste osigurali sigurno električno uzemljenje, ispravno spojite žicu za uzemljenje servo motora. Priključci za uzemljenje mogu pružiti električnu zaštitu, sprječavajući strujne udare i smanjujući smetnje od električne buke.
5. Sprječavanje preopterećenja: Osigurajte da opterećenje servo motora ostane unutar njegovog nazivnog raspona i izbjegavajte preopterećenje. Preopterećenje može uzrokovati pregrijavanje servo motora, oštećenje ili stvoriti druge sigurnosne probleme. Upoznajte se s nazivnim parametrima i radnim uvjetima servo motora te odaberite odgovarajući model i specifikacije na temelju zahtjeva primjene.
6. Redoviti pregled i održavanje: Kako biste osigurali sigurnost i pouzdanost, povremeno pregledajte servo motor i njegove spojne komponente. Provjerite zategnutost žica, konektora i terminalnih blokova, osiguravajući da nema oštećenja ili korozije. Redovito čistite površinu motora kako biste spriječili nakupljanje prašine i prljavštine, što može utjecati na rasipanje topline i performanse.
