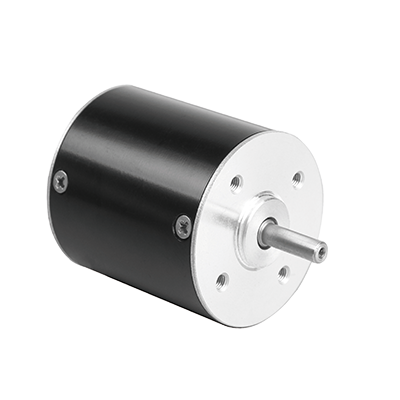

24V 5000RPM 0,029Nm 15W 0,98A F36x50mm DC motor bez četkica
Broj dijela proizvođača: 36BL02502-0015-XXX
Veličina okvira: F36 mm
Duljina tijela: 50 mm
Nazivni napon: 24V
Nazivna brzina: 5000rpm
Nazivni zakretni moment: 0.029 Nm
Snaga: 15W
- Brza dostava
- Osiguranje kvalitete
Prilagodba dostupna
Uvod u proizvod
Opća specifikacija
|
Vrsta namota |
zvijezda |
|
Aksijalna zračnost osovine |
0.025 mm |
|
Sobna temperatura |
-20 stupanj ~55 stupnjeva |
|
Vlažnost okoline |
<85% ( without condensation ) |
|
MAKS. Radijalna sila |
15N@10mm od prirubnice |
|
MAKS. Aksijalna sila |
10N |
|
Izolacijski razred |
Klasa B |
|
Otpor izolacije |
100MΩMin.@500VDC |
Ožičenje
|
Vodi br. |
Boja olova |
Mjerač olova |
Funkcija |
Opis |
|
1 |
Crvena |
UL1007/26AWG |
Virtualna kreditna kartica |
Napon napajanja za Hallove senzore |
|
2 |
Crno |
GND |
Uzemljenje za Hallove senzore |
|
|
3 |
Žuta boja |
DVORANA A |
||
|
4 |
Bijela |
DVORANA B |
||
|
5 |
Plava |
DVORANA C |
||
|
6 |
naranča |
UL1007/18AWG |
Faza A |
|
|
7 |
zelena |
Faza B |
||
|
8 |
Smeđa |
Faza c |
Tehničke karakteristike
|
Model br. |
Nazivni napon |
Ubrzati |
Nazivni zakretni moment |
Vlast |
Nazivna struja |
Brzina bez opterećenja |
Struja praznog hoda |
Otpor/crta-linija |
Induktivnost/vod-vod |
Povratna EMF konstanta |
Duljina |
|
VDC |
broj okretaja u minuti |
N.m |
W |
A |
broj okretaja u minuti |
A |
Ω |
Mh |
V/krpm |
Mm |
|
|
36BL02502-0015-XXX |
24 |
5000 |
0.029 |
15 |
0.98 |
7400 |
0.18 |
3.15 |
5.81 |
3.9 |
50 |
Mehanička dimenzija
Pitanja
P: Koja je uloga senzora s Hallovim efektom u BLDC motorima?
O: Hallovi senzori igraju ključnu ulogu u radu BLDC (DC bez četkica) motora. Koriste se za povratnu informaciju o položaju rotora, što je bitno za točnu komutaciju i kontrolu motora. Evo detaljnijeg pogleda na ulogu senzora s Hallovim efektom u BLDC motorima:
1. Senzor položaja rotora: BLDC motori zahtijevaju poznavanje položaja rotora kako bi se odredilo ispravno vrijeme i redoslijed pokretanja namota motora. U tu se svrhu obično koriste senzori s Hallovim efektom. Ovi se senzori postavljaju na fiksne položaje oko statora motora, obično uneposrednoj blizini magneta rotora.
2. Otkrivanje promjena magnetskog polja: Senzori Hallovog efekta rade na temelju Hallovog efekta, što je stvaranje razlike napona na vodiču kada je on izložen magnetskom polju. Kada magneti rotora prolaze blizu senzora s Hallovim efektom, stvaraju promjene u magnetskom polju, koje senzori detektiraju.
3. Generiranje signala položaja: Senzori s Hallovim efektom daju signale položaja kontroleru motora, pokazujući položaj rotora u odnosu na stator. Ti su signali obično u obliku digitalnih impulsa ili logičkih stanja (visokih ili niskih). Broj i položaj senzora određuju razlučivost detekcije položaja rotora.
4. Vremenski raspored komutacije: Analizom signala položaja iz senzora s Hallovim efektom, kontroler motora određuje odgovarajući vremenski raspored za komutaciju namota motora. Kontroler zna koje namote treba napajati i kojim redoslijedom za generiranje rotirajućeg magnetskog polja potrebnog za rad motora.
5. Kontrola zatvorene petlje: senzori s Hallovim efektom također omogućuju kontrolu zatvorene petlje u BLDC motorima. Kontinuiranim praćenjem položaja rotora, kontroler motora može prilagoditi vrijeme komutacije i optimizirati performanse motora. To omogućuje poboljšanu kontrolu brzine, kontrolu momenta i ukupnu učinkovitost motora.
Točna i pravovremena povratna informacija koju pružaju senzori s Hallovim efektom omogućuje preciznu i pouzdanu komutaciju BLDC motora, što rezultira glatkim i učinkovitim radom motora. Dok se senzori s Hallovim efektom široko koriste, vrijedi napomenuti da se tehnike upravljanja bez senzora koje se oslanjaju na procjenu povratne elektromotorne sile (EMF) ili napredne algoritme također koriste u određenim aplikacijama BLDC motora kako bi se uklonila potreba za vanjskim senzorima položaja.
